Донный клапан резервуара IBC состоит из корпуса клапана, крышки клапана, седла клапана, диска клапана, пружины и опорных винтов и других деталей.На корпусе клапана расположены впускной и выпускной трубопроводы, а на крышке клапана - регулировочная гайка.Давление пружины можно регулировать по мере необходимости, чтобы обеспечить нормальное рабочее состояние диска клапана. В основном делятся на две категории: дроссельные заслонки и шаровые краны.
Существует два типа клапанов резервуаров IBC: шаровые краны и дроссельные клапаны.Некоторым пользователям, которые используют резервуары IBC для вторичного использования, клапан необходимо часто заменять.

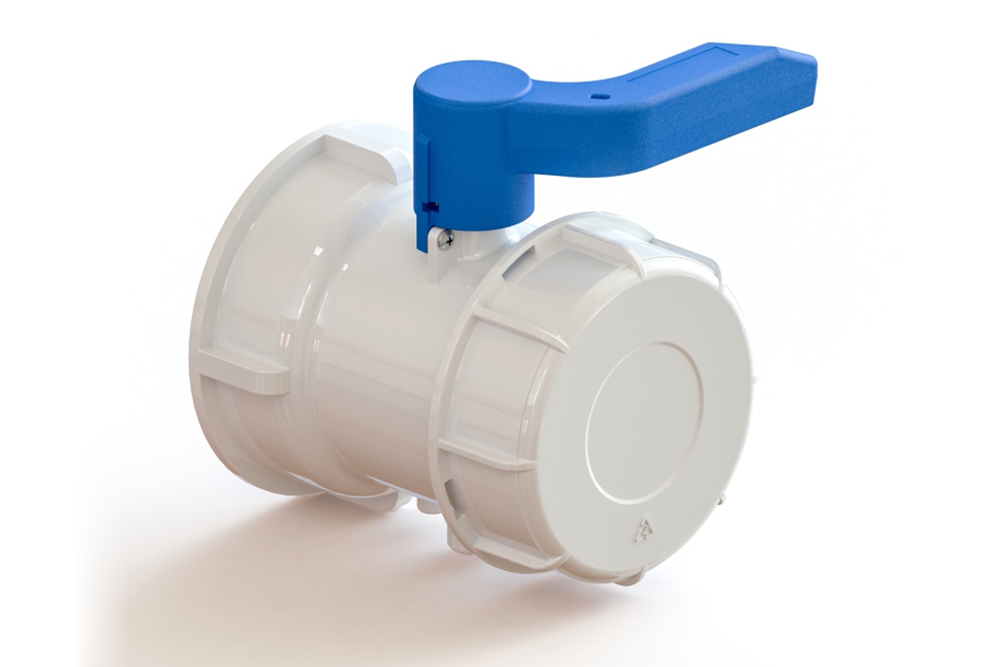

Клапан-бабочка бака IBC
Поворотный затвор IBC изготовлен методом литья под давлением и собран из конструкционных пластмасс, таких как HDPE.Она кислотостойка, щелочестойка, устойчива к коррозии, обладает высокой механической прочностью и легко открывается.Он широко используется в химических процессах, а также в резервуарах для хранения кислот и жидкостей, выпускных регулирующих клапанах резервуаров и контейнеров.
Часть открытия и закрытия дроссельной заслонки IBC представляет собой дисковую пластину в форме диска, вращающуюся вокруг своей оси в корпусе клапана, чтобы обеспечить открытие и закрытие или регулировку клапана, называемого дроссельной заслонкой.Дроссельный клапан от полностью открытого до полностью закрытого обычно составляет менее 900, дроссельный клапан и сам стержень дроссельной заслонки не имеют самоблокирующейся силы, чтобы позиционировать дроссельную заслонку, чтобы установить червячный редуктор на шток клапана. .Использование червячного редуктора позволяет не только обеспечить самоблокировку дроссельной заслонки, благодаря чему она останавливается в любом положении, но и улучшить рабочие характеристики клапана.

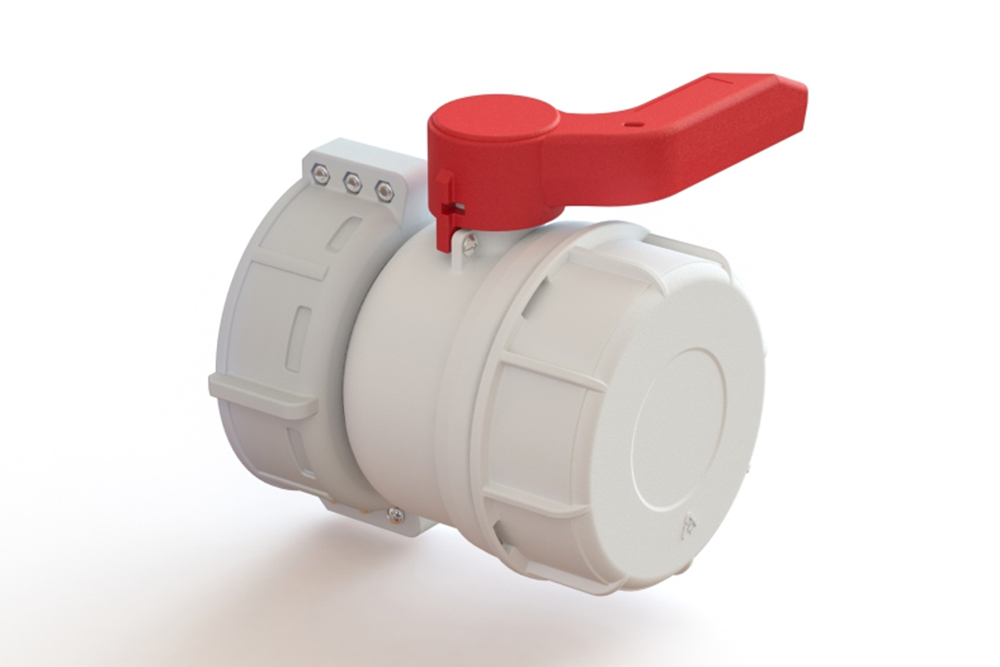

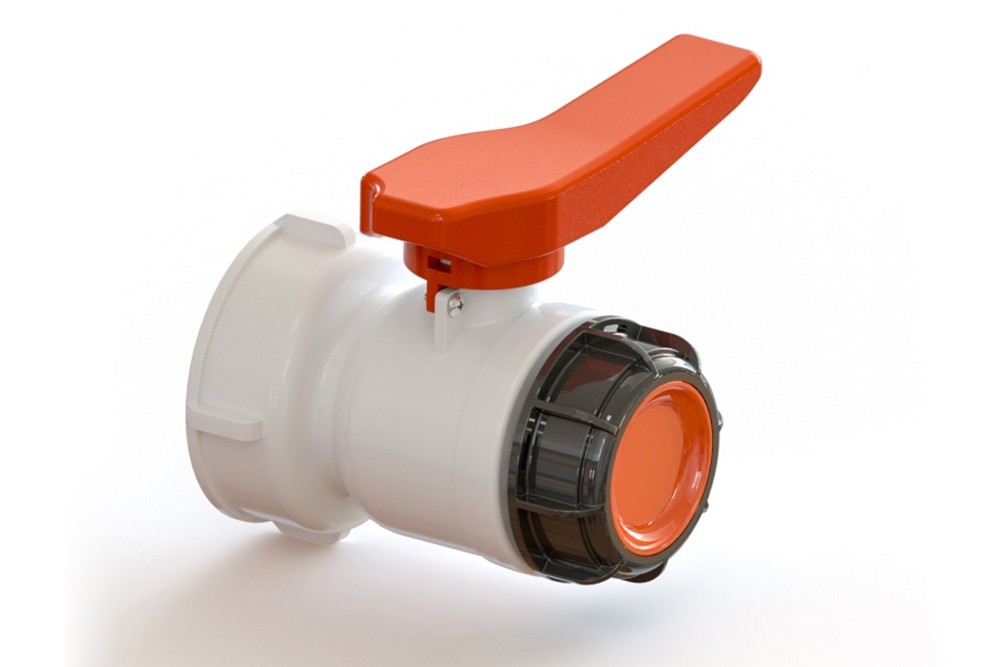

Шаровой кран бака IBC
Шаровой кран представляет собой клапан, в котором в качестве открывающейся и закрывающейся части используется шар с круглым каналом, а шар вращается вместе со штоком клапана, обеспечивая открывание и закрывание.Открывающаяся и закрывающаяся часть шарового крана представляет собой шар с отверстием, который вращается вокруг оси, перпендикулярной каналу, для достижения цели открытия и закрытия канала.
Тип прокладки клапана IBC
Материалами прокладки клапана IBC обычно являются EPDM, NBR.FMP, PEP.EPDM более распространен, устойчив к кислотам и щелочам, но не к маслу. устойчивый, маслостойкий нитриловый каучук.Прокладки импортируются из Германии.
Тип установки клапана IBC
1. цельный завинчивающийся клапан IBC типа
Цельный клапан IBC должен быть завинчен ручкой вверх. Прочное уплотнение, не допускает утечки.
2. две части завинчивающегося клапана IBC типа
Клапан бака IBC из двух частей является нормальным.Рот не нужно регулировать, удобнее.

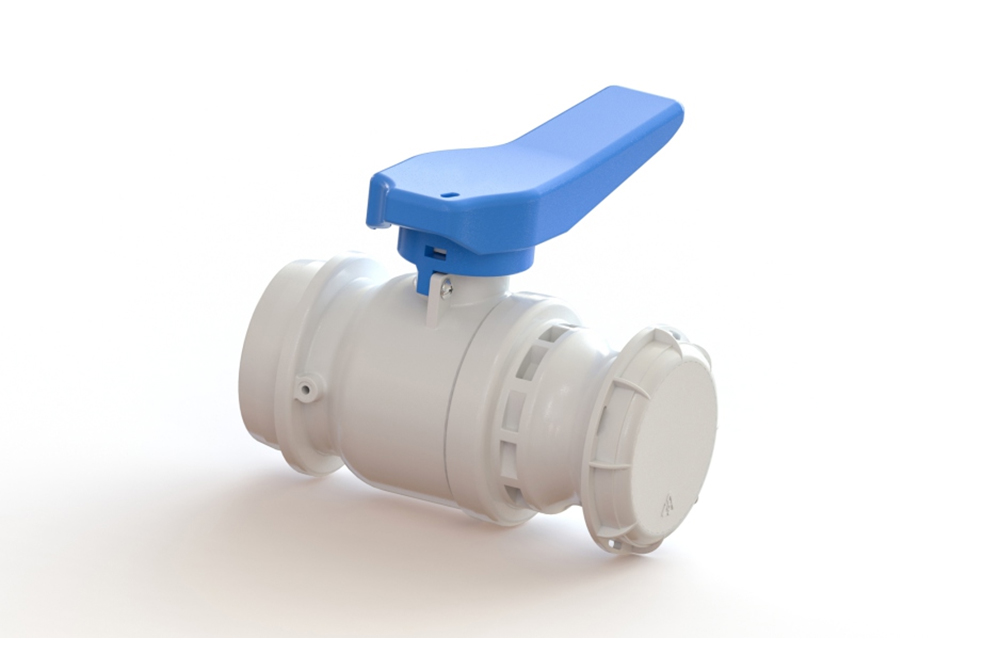

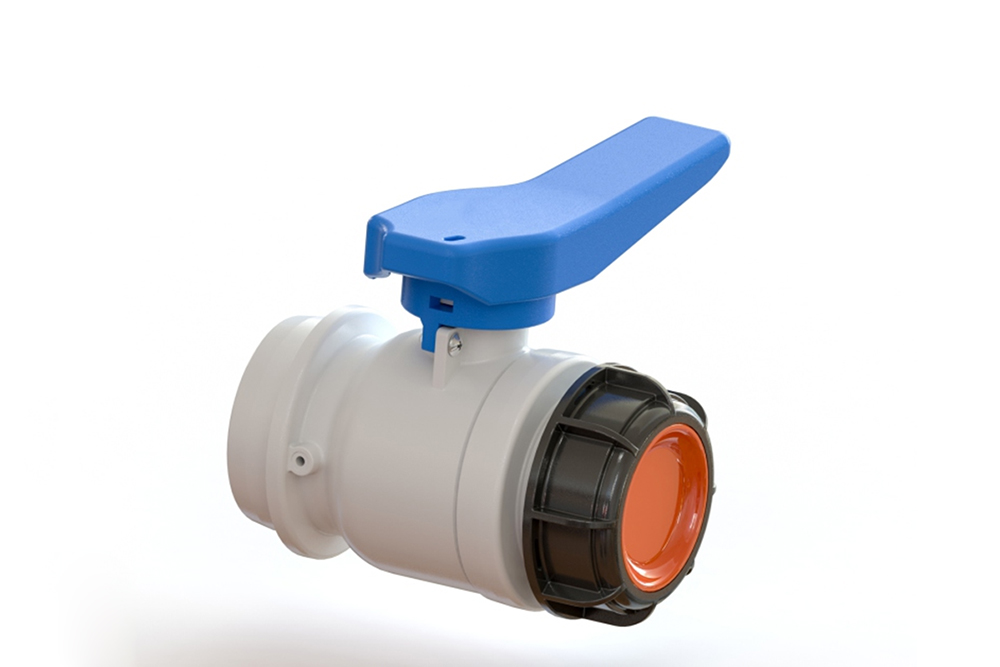

3.Сварочный клапан IBC типа
Клапан IBC сварного типа представляет собой интерфейс типа C.Этот вид зарубежного использования очень хорош, лучшая герметизация, меньшая стоимость.
Размер клапана IBC
| Серийный номер | Код продукта | Имя | Приложение | Количество упаковки |
| 1 | Q75FTS-80S-EPDM/FPM/NBR | Шаровой кран с подвижной винтовой резьбой DN80-A | Подходит для резервуара IBC с выходным отверстием 80 мм. | 40 шт/коробка |
| 2 | Q75FTS-50S-EPDM/FPM/NBR | Шаровой кран с подвижной винтовой резьбой DN50-B | Подходит для резервуара IBC с выходным отверстием 50 мм. | 40 шт/коробка |
| 3 | Q75FTS-50KJ-EPDM/FPM/NBR | Шаровой кран с подвижной винтовой резьбой DN50-C | Подходит для резервуара IBC с выходным отверстием 50 мм. | 40 шт/коробка |
| 4 | Q75YTS-50S-EPDM/FPM/NBR | DN50 Встроенный шаровой кран с резьбой-B | Подходит для резервуара IBC с выходным отверстием 50 мм. | 40 шт/коробка |
| 5 | Q75YTS-50KJ-EPDM/FPM/NBR | DN50 Встроенный шаровой кран с резьбой-C | Подходит для резервуара IBC с выходным отверстием 50 мм. | 40 шт/коробка |
| 6 | Q75W-50S-ЭПДМ+ФПМ | Кран шаровой сварной DN50-B | Подходит для резервуара IBC с выходным отверстием 50 мм. | 36 шт/коробка |
| 7 | Q75W-50KJ-ЭПДМ+ФПМ | Кран шаровой сварной DN50-C | Подходит для резервуара IBC с выходным отверстием 50 мм. | 40 шт/коробка |
| 8 | D75YTS-50S-ЭПДМ | DN50 Встроенный дроссельный клапан с резьбой | Подходит для резервуара IBC с выходным отверстием 50 мм. | 36 шт/коробка |
| 9 | Д75ФТС-50С-ЭПДМ | Подвижный дроссельный клапан с винтовой резьбой DN50 | Подходит для резервуара IBC с выходным отверстием 50 мм. | 36 шт/коробка |
| 10 | D75W-50S-ЭПДМ+ФПМ | Сварной дроссельный клапан DN50 (проводит статическое электричество) | Подходит для резервуара IBC с выходным отверстием 50 мм. | 36 шт/коробка |
| 11 | D75W-50S-ЭПДМ+ФПМ | DN50 Сварной дроссельный клапан | Подходит для резервуара IBC с выходным отверстием 50 мм. | 36 шт/коробка |
| 12 | Д100YTS-100S-ЭПДМ | DN100 Встроенный дроссельный клапан с резьбой | Подходит для резервуара IBC с выходным отверстием 50 мм. | 20 шт/коробка |
Как выбрать клапан IBC?
1. Каков размер выпускного отверстия бака IBC?
Выберите клапан IBC в зависимости от его калибра, DN50 или DN80.
2.Какой материал заливается в резервуар IBC?Каковы особенности?
Выберите подходящую прокладку в соответствии с характеристиками сырья наполнителя, которое должно быть маслостойким, устойчивым к кислотам и щелочам и так далее.
3.Какой метод установки клапана IBC?
Цельный, двухсекционный, сварной
