Металлическая рама резервуара IBC с подъемной штангой для контейнеров IBC емкостью 1000 л

Надежный металлический каркас резервуара IBC необходим для защиты и поддержки внутреннего резервуара из полиэтилена высокой плотности во время наполнения, хранения и транспортировки.

Разработанный для производства контейнеров IBC емкостью 1000 л , каркас из оцинкованной стали соединяет внутренний резервуар, нижний поддон и сопутствующие компоненты в одну стабильную промышленную упаковочную систему. Это помогает уменьшить деформацию резервуара, повышает устойчивость при транспортировке и обеспечивает структурную защиту во время складского хранения и транспортировки.

Доступная система продуктов включает оцинкованные вертикальные и горизонтальные трубы, стальные подъемные стержни, P-образные трубы, паспортные таблички, компоненты поддонов и нижние опоры. Клиенты могут приобрести стальные трубы-заготовки, обработанные детали каркаса или полностью собранные контейнеры IBC в соответствии с их производственными возможностями.

Почему стальной сепаратор IBC имеет значение

Контейнер IBC обычно состоит из внутреннего бака из полиэтилена высокой плотности, клетки из оцинкованной стали, нижнего поддона, верхней наполнительной крышки и выпускного клапана.

Внутренний резервуар удерживает жидкость, а стальная клетка обеспечивает структурную защиту и помогает сохранять форму контейнера. Он также соединяет внутренний резервуар с поддоном и обеспечивает стабильное управление вилочным погрузчиком..

Правильно изготовленная клетка IBC может помочь:

• Поддерживайте заполненный внутренний резервуар из ПЭВП.

• Уменьшить деформацию при транспортировке

• Защитите резервуар от внешнего воздействия

• Поддерживайте соосность клапана и крышки.

• Улучшение стабильности при хранении и транспортировке.

• Надежно прикрепите резервуар к поддону

Размеры клетки должны точно соответствовать внутреннему резервуару. Слишком маленькая рама может создать точки давления на резервуар, а клетка слишком большого размера может привести к чрезмерным перемещениям во время транспортировки.

Один IBC емкостью 1000 л может вмещать примерно такой же объем, как десять бочек емкостью 100 л, что делает формат IBC эффективным для бестарного хранения и промышленной транспортировки жидкостей.

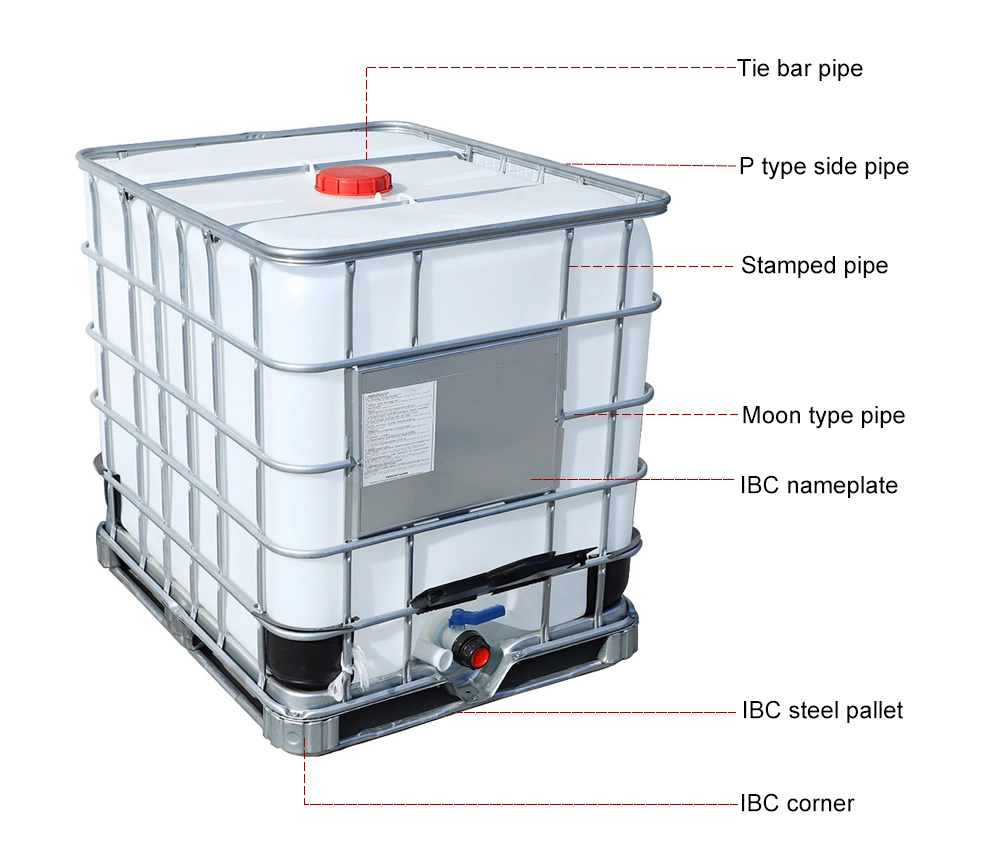

Основные компоненты клетки IBC

Полная конструкция IBC состоит из нескольких стальных и пластиковых компонентов, которые необходимо тщательно изготовить и собрать.

Оцинкованные клетки клетки

Оцинкованные клетевые трубы образуют основную защитную конструкцию вокруг внутреннего резервуара из полиэтилена высокой плотности.

Стандартная конфигурация изделия включает 20 оцинкованных вертикальных трубок. Шестнадцать изготавливаются с отверстиями, а в четырех используются рельефные конструкции без отверстий. В комплект также входят пять горизонтальных трубок, состоящих из четырех более длинных трубок и одной более короткой трубки.

Стальные подъемные стержни

Две стальные подъемные тяги соединяют верхнюю конструкцию клети с нижней опорной системой.

Их длина, расположение отверстий и конструкция концов должны соответствовать конструкции клетки и поддона. Точные подъемные стержни помогают упростить сборку и повысить устойчивость готового контейнера IBC.

П-образная трубка

P-образная труба является частью конструкции верхней или боковой клетки и помогает поддерживать правильные размеры стальной рамы.

Паспортная табличка IBC

Паспортная табличка IBC представляет собой видимую область для идентификации, этикеток, информации о продукте и маркировки клиента.

Стальной поддон и нижние опоры

Стальной поддон IBC выдерживает вес наполненного контейнера и обеспечивает доступ для подходящего вилочного погрузчика.

Полная нижняя конструкция может включать стальную балку, опорную трубу, четыре металлических уголка основания, одну центральную опорную ногу и четыре пластиковых нижних угла.

Характеристики оцинкованной стали и труб

Компоненты клетки изготовлены из оцинкованной стали , что обеспечивает лучшую коррозионную стойкость, чем необработанная углеродистая сталь.

На странице продукта указан DX51D/120G как марка материала, используемая для оцинкованной конструкции IBC. Доступная толщина стенок составляет примерно 0,8 мм, 0,9 мм и 1,0 мм, в зависимости от компонента и спецификации заказчика.

Окончательные размеры, длина и толщина стенок труб должны быть подтверждены в соответствии с внутренним резервуаром, чертежом клетки и производственным стандартом заказчика.

Хотя оцинкованная поверхность повышает коррозионную стойкость, готовые стальные компоненты все равно следует хранить в сухом помещении и защищать от дождя, соленой воды и агрессивных химикатов.

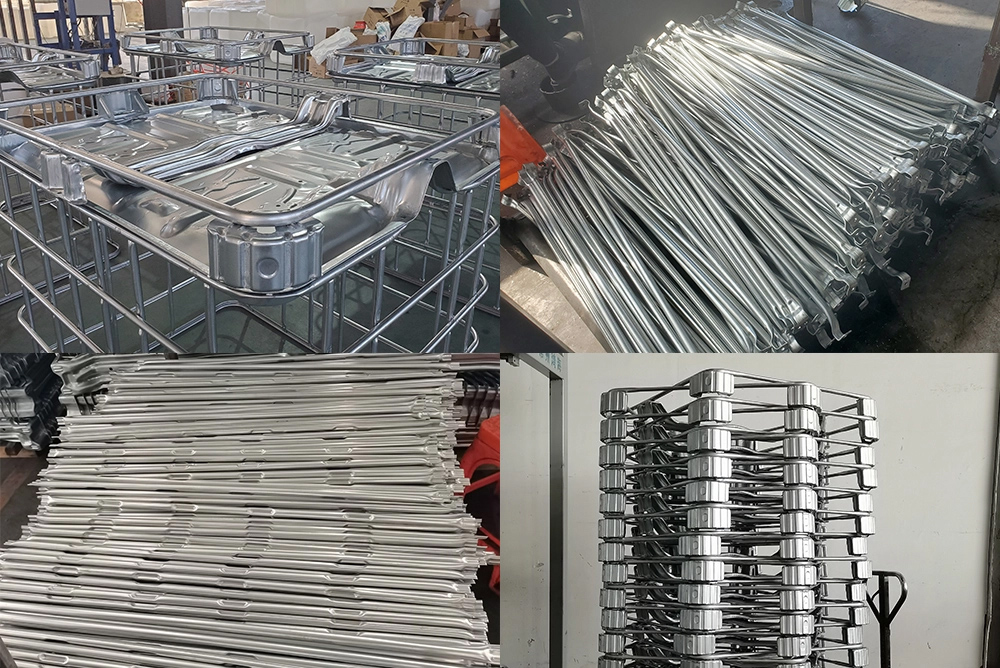

Как производятся компоненты клетки IBC

Изготовление точного стального сепаратора IBC требует нескольких процессов формовки, резки и сварки.

1. Формирование труб

Предварительно оцинкованную рулонную сталь формуют и сваривают в длинные квадратные или круглые стальные трубы.

2. Резка

Длинные трубы режутся на необходимую длину в соответствии с их окончательным положением в клетке.

3. Перфорация и тиснение

Выбранные вертикальные трубы имеют перфорированные или тисненые участки в зависимости от конструкции сепаратора.

4. Формирование концов трубки

Концы некоторых трубок сплющены, уменьшены или расширены, чтобы детали могли точно соединяться во время сборки клетки.

5. Производство подъемных стержней

Стальные подъемные стержни разрезаются, формуются и штампуются в соответствии с требуемыми размерами клетки и поддона.

6. Сварка клетки

Вертикальные и горизонтальные трубы располагаются и соединяются посредством контролируемой сварки..

7. Сборка поддона

Клетка соединена со стальным поддоном, нижними углами, опорной балкой и центральной ногой.

8. Заключительная проверка

Готовые компоненты проверяются посредством проверки размеров , проверки поверхности и проверки точек сварки.

Производитель продукции может поставить готовые трубы как квадратного, так и круглого сечения в соответствии с требованиями заказчика.

Заявки и подходящие покупатели

Оцинкованная клеточная система IBC подходит для:

• производители контейнеров IBC

• Заводы по сварке стальных сепараторов

• Поставщики промышленной упаковки

• Компании по упаковке химической продукции

• Дистрибьюторы компонентов IBC

• Компании по ремонту и восстановлению IBC

• Предприятия по упаковке сыпучих жидкостей

Компоненты могут использоваться для производства новых контейнеров IBC, сборки каркасов на месте, поставки запасных частей или производства комплектных контейнеров.

Стальная рама, внутренний резервуар, клапан и поддон должны быть спроектированы как одна совместимая система. Покупателям следует избегать приобретения компонентов, основываясь только на внешнем виде или номинальной мощности.

Информация, необходимая для точного предложения

Пожалуйста, предоставьте:

• Емкость IBC

• Чертеж клетки или физический образец

• Внутренние размеры бака

• Профиль трубы и толщина стенки

• Требования к оцинкованному покрытию

• Размеры подъемной тяги

• Дизайн поддонов

• Требуемый вариант поставки

• Количество заказа

• Требования к месту назначения и упаковке

  Проверка качества перед отправкой

  Перед отправкой стальные трубы и компоненты клетки должны быть проверены на толщину труб, длину обрезки, положение отверстий, качество сварки и размеры рамы..

  Оцинкованную поверхность следует проверить на наличие видимых повреждений, ржавчины или деформации. Подъемные тяги, компоненты поддона и места соединений также должны соответствовать утвержденному чертежу.

  После сборки внутренний резервуар из ПЭВП должен надежно входить в клетку без чрезмерного давления или движения. Заправочная крышка, выпускной клапан, паспортная табличка и поддон должны оставаться правильно выровненными.

  Для комплектных контейнеров IBC необходимо провести дополнительные испытания в соответствии с предполагаемым применением, упакованной жидкостью и применимыми требованиями к транспортировке.

  Создайте более надежный контейнер IBC емкостью 1000 л.

  Хорошо изготовленный металлический каркас резервуара IBC обеспечивает структурную основу, необходимую для надежного промышленного контейнера.

  Благодаря конструкции из оцинкованной стали, подъемным стержням, компонентам поддонов и гибким вариантам поставок клеточная система может поддерживать различные модели производства и сборки.

  Клиенты могут выбрать полуфабрикаты из стальных труб, , обработанные компоненты клеток или готовые контейнеры IBC в соответствии с их оборудованием, затратами на рабочую силу и производственными требованиями.

  Предоставление точных чертежей, размеров и характеристик материалов перед заказом помогает гарантировать, что клетка правильно соответствует внутреннему резервуару из полиэтилена высокой плотности и системе поддонов.
