IBC Tank Production 101: Ваше полное руководство
IBC-цистерна (Промежуточный средненаливной контейнер) Является необходимым инструментом для современного хранения и транспортировки жидких продуктов в различных отраслях промышленности.Контейнер состоит из внутреннего контейнера и металлического каркаса.Внутренний контейнер изготовлен методом выдувного формования из высокомолекулярного полиэтилена высокой плотности, который обладает высокой прочностью, коррозионной стойкостью и хорошей гигиеничностью.
Резервуар IBC может широко использоваться в химической, фармацевтической, пищевой, химической, нефтехимической и других отраслях промышленности, подходит для различных тонких химических, медицинских, бытовых химических веществ, хранения и транспортировки нефтехимических порошков и жидкостей, также может использоваться для хранения и транспортировки тепла. хранилище.
Под влиянием развития мировой химической промышленности спрос на рынке резервуаров IBC продолжает расти, и перспективы развития отрасли хорошие.С точки зрения производства прибыль отрасли IBC выше, что привлекает расположение многих предприятий.Эта статья познакомит вас со всей производственной линией резервуаров IBC.

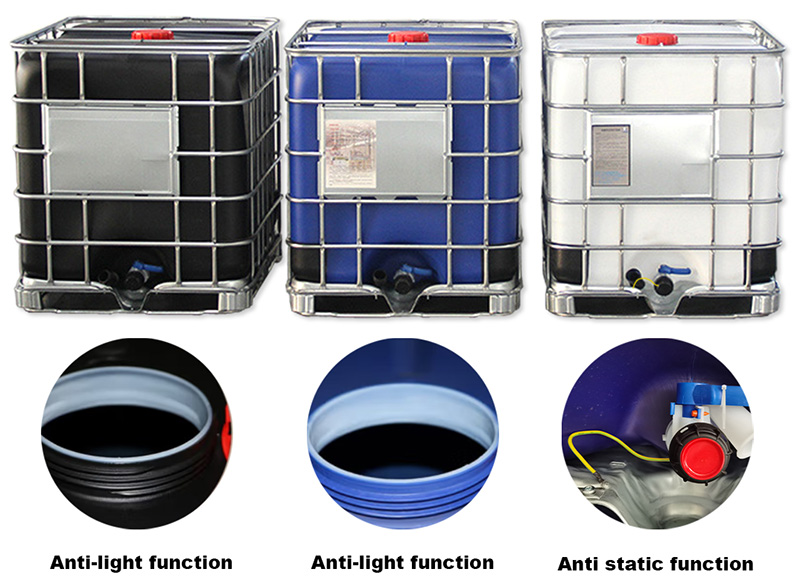

Типы цистерн IBC:
1. Нормальный тип: подходит для упаковки и транспортировки опасных жидкостей II, III и обычных неопасных жидкостей.
2. Антистатический тип: заполнение негорючей жидкостью, легковоспламеняющаяся жидкость типа II A, горючая жидкость II B (минимальная энергия воспламенения более 0,2 мДж), может использоваться во взрывобезопасной зоне 1 и зоне 2)
3. Противосветовой тип: подходит для наполнения жидкостями, которые легко затвердевают, полимеризуются и разлагаются под воздействием света.
4. Тип еды: подходит для наполнения и транспортировки пищевых жидкостей.
5. Электронный тип: подходит для электронных химикатов, без пыли и загрязнения во время производства.
Общие компоненты резервуаров IBC

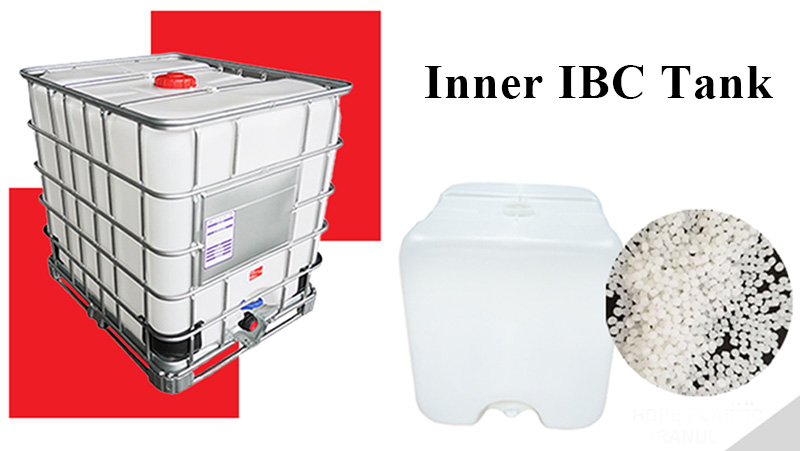

1. внутренний бак IBC

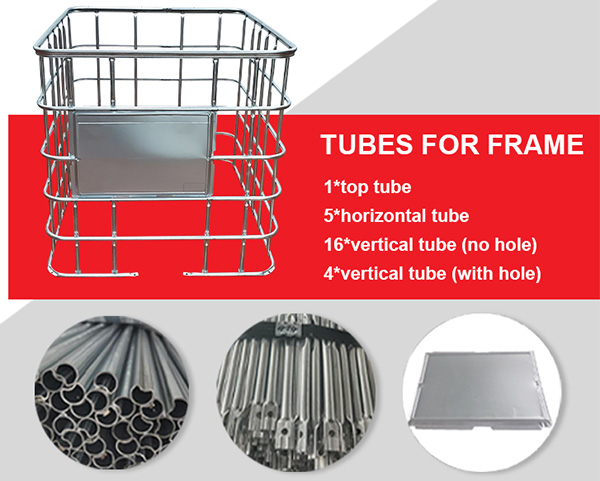

2. Металлический каркас (подробную информацию см. в таблице ниже)
Нет. | Имя | Количество |
1 | верхняя трубка | 1 шт. |
2 | горизонтальная трубка | 5 шт. |
3 | вертикальная трубка (без отверстия) | 16 шт. |
4 | вертикальная трубка (с отверстием) | 4 шт. |

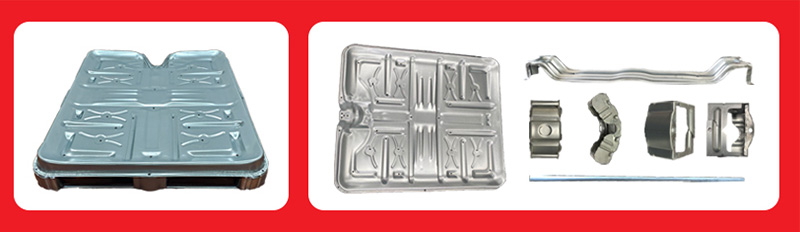

3. Металлический поддон
Нет. | Имя | Количество |
1 | нижний лоток | 1 шт. |
2 | нижний угол стопы | 4 шт. |
3 | средний угол стопы | 1 шт. |
4 | средний луч | 1 шт. |
5 | Нижняя трубка | 1 шт. |

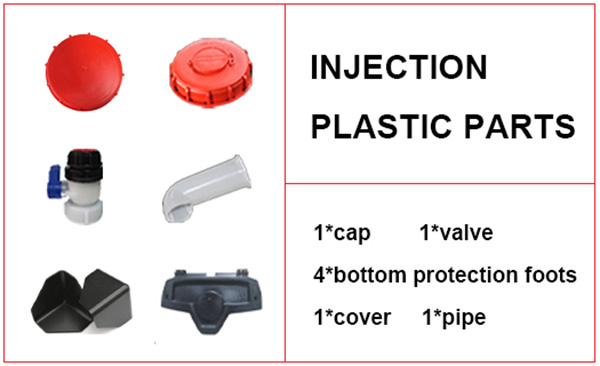

4. Пластиковые детали
1 крышка, 1 клапан, 4 защитные ножки для дна, 1 пластиковая крышка, 1 труба
Преимущества конструкции резервуара IBC
1. Упаковка большой емкости: каждый бак IBC может вместить одну тонну воды.
2. Вкладыш бака изготовлен из материалов HDPE, отличается высокой прочностью, коррозионной стойкостью, хорошей гигиеной, длительным сроком службы, безопасностью и надежностью;
3. Экономия места: резервуары IBC занимают до 25% меньше места, чем традиционные бочки из полиэтилена высокой плотности емкостью 200 л. Можно укладывать до четырех слоев, что значительно снижает затраты на хранение и транспортировку;
4. Цистерна IBC разумной конструкции, прочная, со стальным поддоном, может использовать вилочный погрузчик или ручную гидравлическую тележку для погрузки и разгрузки, что значительно снижает трудоемкость работников;
5. Контейнер имеет собственный сливной клапан, который надежен при сливе.Собственный вес жидкости можно использовать для естественного дренажа, а специальный геометрический дизайн делает дренаж более тщательным, быстрым и безопасным;
6. Внешние размеры соответствуют стандартам проектирования контейнеров ISO и особенно подходят для морских контейнерных перевозок.В 20-футовом контейнере можно перевозить 18-20 штук 1000-литровых контейнеров, что значительно снижает затраты на транспортировку.
7. На внутренней бочке имеется шкала объема, пользователь может четко видеть высоту жидкости в контейнере и рассчитывать объем и вес в контейнере без повторных измерений, что сокращает время управления.
8. Широко используется при упаковке различных химических опасных жидкостей, таких как класс II и III, плотность заполняемой жидкости может достигать 2,1, а в крышке установлен высокоэффективный редукционный клапан, поэтому хранение и транспортировка процесс безопасен и надежен;
9. Резервуар IBC имеет комбинированную конструкцию, которая удобна для замены компонентов, продлевает срок службы и снижает стоимость использования;
Какие материалы нужны для производства IBC танки?
Цистерны IBC являются незаменимым инструментом для хранения и транспортировки жидких продуктов.Ствол в сборе состоит из внутреннего контейнера и металлического каркаса.Вкладыш изготавливается из высокомолекулярного полиэтилена высокой плотности, выдувного формования, обладающего высокой прочностью, коррозионной стойкостью и хорошими санитарными характеристиками.
Основным сырьем, используемым в бочках IBC, является полиэтилен высокой плотности (HDPE) 4570UV или полиэтилен низкой плотности 644, который представляет собой нетоксичный гранулированный продукт без вкуса, запаха и запаха.Он обладает хорошей термостойкостью и морозостойкостью, хорошей твердостью, прочностью на разрыв, электроизоляцией и ударной вязкостью, а также хорошей химической стабильностью.Бочки IBC практически нерастворимы в любых органических растворителях при комнатной температуре, устойчивы к воздействию различных кислот, щелочей и растворов солей, обладают отличной устойчивостью к растрескиванию под воздействием окружающей среды и термическому растрескиванию, высокой твердостью поверхности и хорошей стабильностью размеров.Сталь, используемая для изготовления рамы, обрабатывается автоматическим трубогибочным оборудованием, а рама и поддон имеют особую запатентованную конструкцию.Разумная конструкция, хорошая надежность, отличная защита от случайного падения и надежная укладка контейнеров, а также могут удовлетворить требования к транспортировке аналогичных опасных химикатов.Контейнер оснащен регулируемым шаровым краном для удобного и надежного слива.
Корпус клапана бочки IBC изготовлен из ПЭВП, а шар – из ПП, обладающего хорошей химической совместимостью.Уплотнения клапанов изготовлены из EPDM, но доступны также и другие материалы, такие как ETFE, полиэтилен и нитрил.Резьба выпускного отверстия клапана — стандартная резьба S606, на выбор клиентов предоставляются переходники.
Имя | Справочный рисунок | Материаловедение | Спецификация и размер (миллиметр) | Толщина (миллиметр) | Технология обработки |
Нижний этаж |
| DX53D | 1200х1000мм | 1 | Штамповка |
Луч |
| DX51D | 1006х160х80мм | 1.8 | Штамповка |
Нижний угол |
| DX51D | 180x80xR90 мм | 1.4 | Штамповка
|
Каковы основные этапы процесса экструзионно-выдувного формования резервуаров IBC?
1. Используйте экструзионно-выдувную машину для получения заготовки определенного размера через головку машины, а затем экструдируйте заготовку, затем выдувайте, охлаждайте и извлекайте из формы.
2. После того, как изделие экструдируется, оно зажимается в закрытой форме, а заготовка выдувается до формы формы с помощью системы выдувного формования до тех пор, пока она не остынет, не затвердеет и не сможет быть высвобождена из формы.
3. После того, как изделие надуто и сформировано, количество сжатого воздуха можно увеличить, а затем использовать рубашку формы для придания формы изделию с помощью охлаждающей воды, и, наконец, форму вынимают из формы, чтобы превратить в резервуар IBC.
На что следует обратить внимание при выдувном формовании контейнеров IBC?
1. Зазор между отверстиями формы для формирования трубчатых заготовок перед производством должен быть отрегулирован равномерно;при нагреве и контроле температуры температура формы должна быть немного выше температуры расплава (примерно на 5°C выше);
2. До и во время производства этого продукта обратите внимание на заполнение смазочным маслом скользящей части мобильной формы, чтобы скользящая часть была чистой и хорошо смазанной;
3. При выдувном формовании изделия давление сжатого воздуха составляет 0,2-0,7 МПа.Для толстостенных изделий принимают меньшее значение давления, а для тонкостенных и крупногабаритных изделий - большее значение давления;
4. Расплавленный материал трубчатой заготовки для экструзионного формования должен иметь блестящую поверхность, отсутствие следов плавления (линий) и равномерную толщину стенок;Когда трубчатая заготовка выгружается неравномерно или погрешность толщины стенки велика, зазор между матрицей и сердечником матрицы следует отрегулировать соответствующим образом.Требуется, чтобы при регулярном изменении толщины стенки трубчатой заготовки в осевом направлении использовалась система программного управления для управления перемещением стержня матрицы вверх и вниз, чтобы добиться изменения зазора между стержнем матрицы. и матрицу и осуществлять регулировку осевой толщины стенки заготовки;
5. Контролируйте температуру циркулирующей воды для охлаждения формовочной формы на уровне около 10°C, чтобы рабочая температура формы находилась в диапазоне 20-50°C.Если толщина стенки в зажимном отверстии изделия велика или на поверхности изделия имеются пятна, это означает, что температура формы низкая, и температуру формы следует соответствующим образом повысить (например, уменьшив скорость потока охлаждающая циркулирующая вода, которая может повысить температуру формы.).
Контроль качества и проверка в процессе выдувного формования
(1) Понять технологические характеристики сырья (такие как марка смолы, плотность, индекс плавления, реология и т. д.), объединить базовые теоретические знания и требования к продукции для выдувного формования, а также спланировать нагрев, охлаждение и формование каждой секции. экструдер, головка и форма. Условия процесса: температура цилиндра, температура головки, время выдувания.
(2) Знать рабочие процедуры экструзионно-выдувной машины.Включите главный выключатель питания и переведите переключатель на плате управления вспомогательной машины в ручное положение.Включите двигатель масляного насоса, нажмите следующие кнопки, чтобы открыть форму: «основание формы вверх», «зажим формы» и «основание формы вниз», чтобы проверить работу гидравлической системы. Подключите источник сжатого воздуха, нажмите кнопку «Воздушное сопло», «Резак» и другие кнопки, чтобы проверить работу пневматической системы. Нажмите кнопку «Вниз», чтобы проверить, совмещено ли воздушное сопло с шейки формы. Если есть какие-либо отклонения, отрегулируйте механизм регулировки. Нажмите кнопку «Воздушное сопло вниз», чтобы проверить воздушное сопло, касается ли его края отверстия матрицы.
(3) Включите питание каждой зоны нагрева ствола и головки, установите температуру и после нагрева до заданной температуры поддерживайте постоянную температуру в течение 15 минут.Включите переключатели на панели блока управления, выберите автоматический режим работы машины, отрегулируйте время каждого таймера, затем добавьте подготовленное сырье, запустите основную машину и запустите операцию автоматического выдувания бутылок.Следите за однородностью толщины продукта и прозрачностью каждой детали, регулируйте температуру экструзии, скорость экструзии и зазор кольца матрицы до тех пор, пока она не будет аттестована.
(4) Регулируя температуру нагрева матрицы, регулируя зазор матрицы и постоянно наблюдая за изменениями внешнего вида и характеристик продукта, пока он не будет доведен до идеального состояния.Изменяя давление воздуха, измените режим охлаждения и наблюдайте за охлаждающим эффектом.

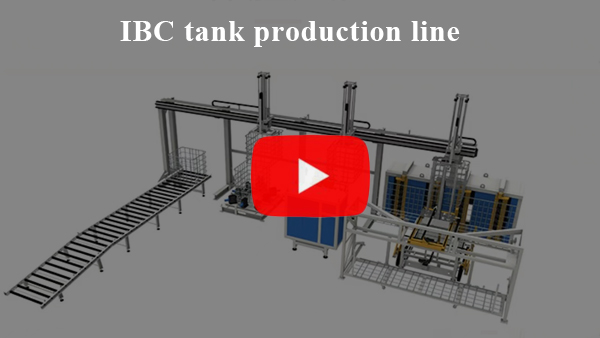

Автоматизация производства резервуаров IBC
В дополнение к процессу выдувного формования резервуаров IBC, другим важным этапом является линия по производству металлического каркаса резервуаров IBC.

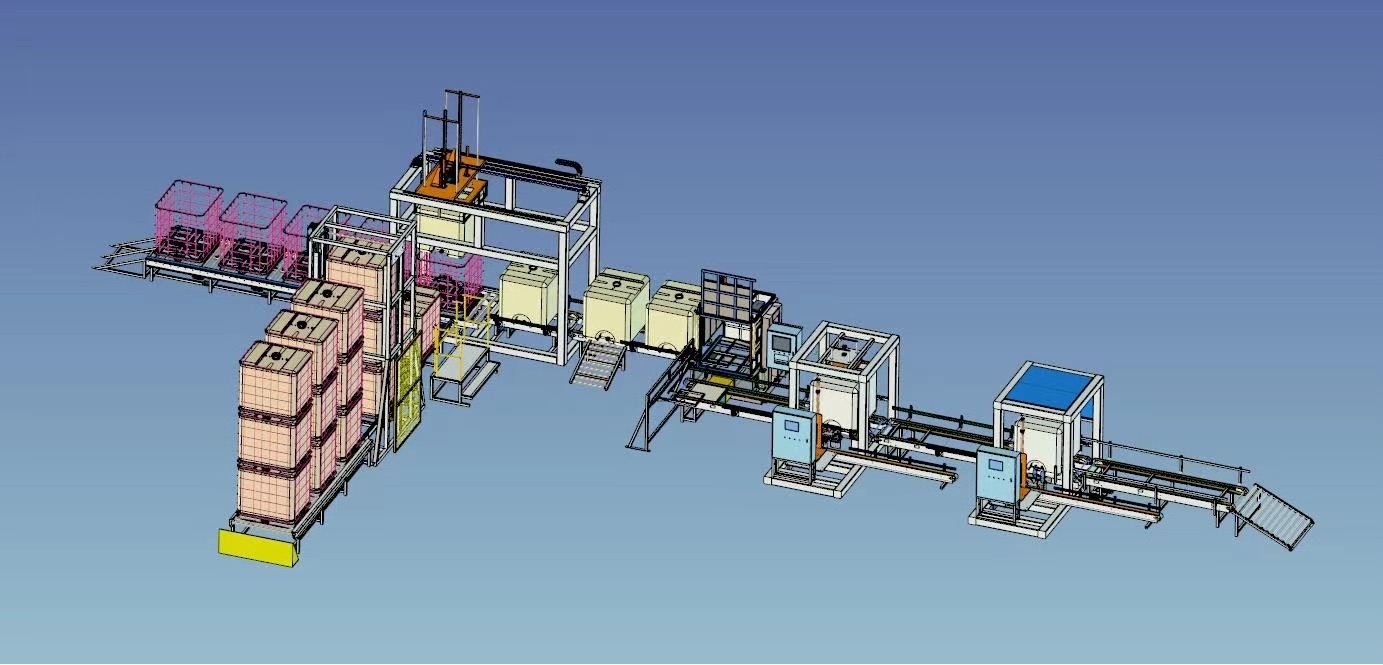

Автоматическая линия по производству рам резервуаров IBC, настроенная в соответствии с потребностями клиента.Вся производственная линия состоит из сварки, гибки, фиксации, штамповки, штамповки и других процессов. Она отличается высокой эффективностью производства, высокой производительностью и экономией труда.
Производственный процесс включает в себя сварку оцинкованной трубы с сеткой рамы, гибку внешней рамы, клепку двух концов гибочной рамы, выравнивание и штамповку соединения нижней трубы рамы с нижней пластиной, а также частичное использование стали. опора приварена в качестве нижней опоры, стальная опора нижней опоры.В машине для сварки рамной сетки используется контроллер сопротивления сварки с инвертором промежуточной частоты, который обладает преимуществами высокой скорости сварки, высокого тока и хорошего проплавления.Он подходит для сварки оцинкованных ребристых серповидных трубок с рамной сеткой IBC, оцинкованных ребристых квадратных труб и т. Д. Материалов и обеспечивает превосходную прочность сварки и внешний вид паяных соединений;сваренная сетка может быть уложена вручную или автоматически выгружена манипуляторами на тележку для укладки сетки и транспортирована на следующий процесс;линия сварки использует пневматические манипуляторы, а конвейерная лента может осуществлять автоматическую подачу, реверс, изгиб, фиксацию, выравнивание, штамповку и транспортировку сетки.
Особенности линии по производству рамы тоннового ствола IBC:
· Вся машина использует человеко-машинный интерфейс + режим программирования ПЛК для управления, с высоким уровнем автоматизации.
· Полная обработка корпуса оборудования обеспечивает точность оборудования, стабильность работы и высокую эффективность.
· Используйте контроллер сварочного сопротивления с инвертором промежуточной частоты, высокую скорость сварки, стабильность тока, хорошее проплавление и т. д.
· Сварочное давление является равномерным и постоянным для обеспечения качества всех паяных соединений.
· Конструкция двойной загрузочной рамы, которую можно загружать во время работы основного сварочного аппарата, что повышает эффективность производства.
· Применяется сервогидравлическое давление, обладающее характеристиками быстрого реагирования, малой инерции и высокой точности.
· Вся автоматизированная производственная линия позволяет быстро выполнять гибку, фиксацию и штамповку рамы.
· Может выполнять разнообразные нестандартные настройки в соответствии с различными требованиями клиентов к форме штамповки.

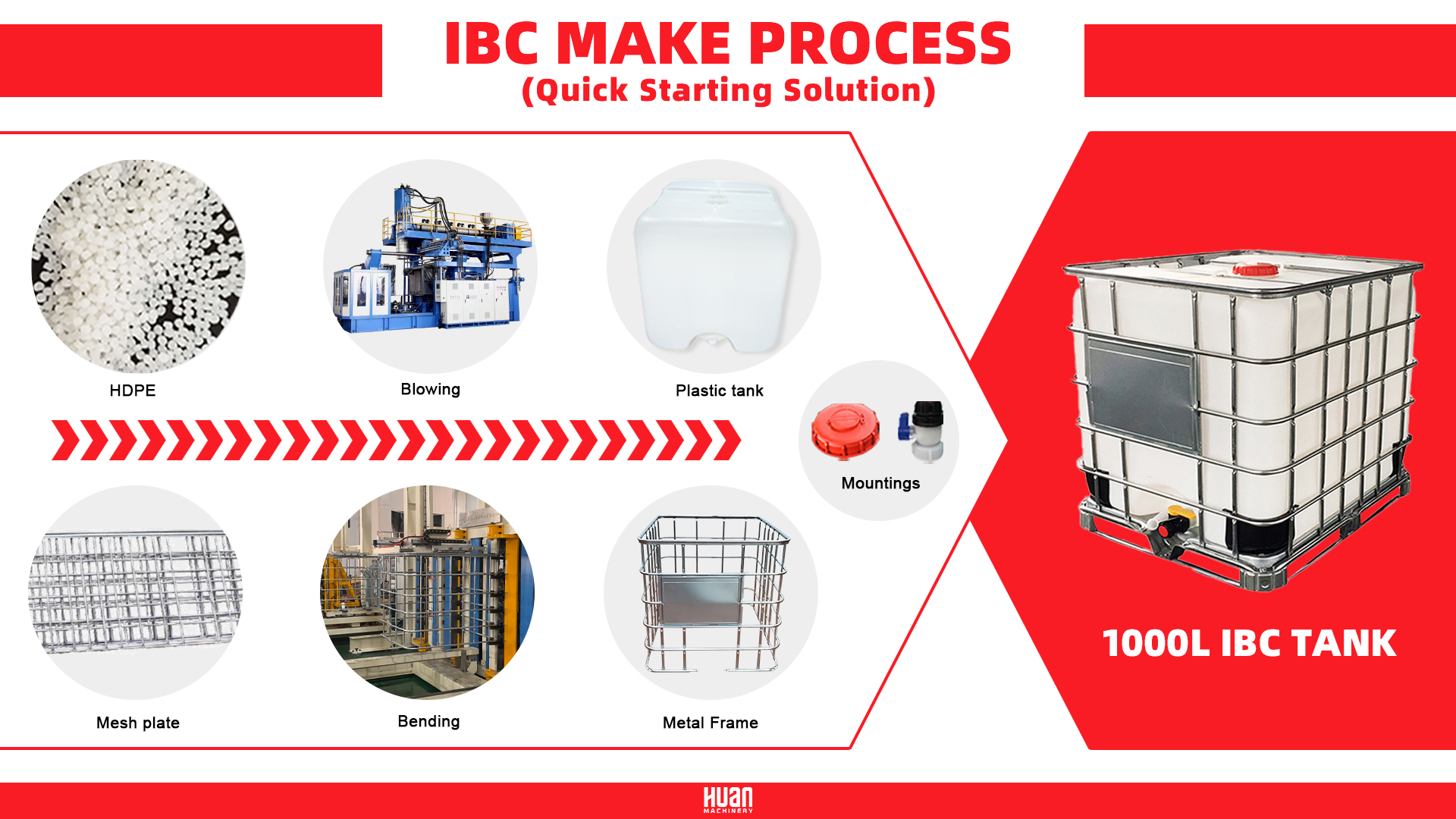

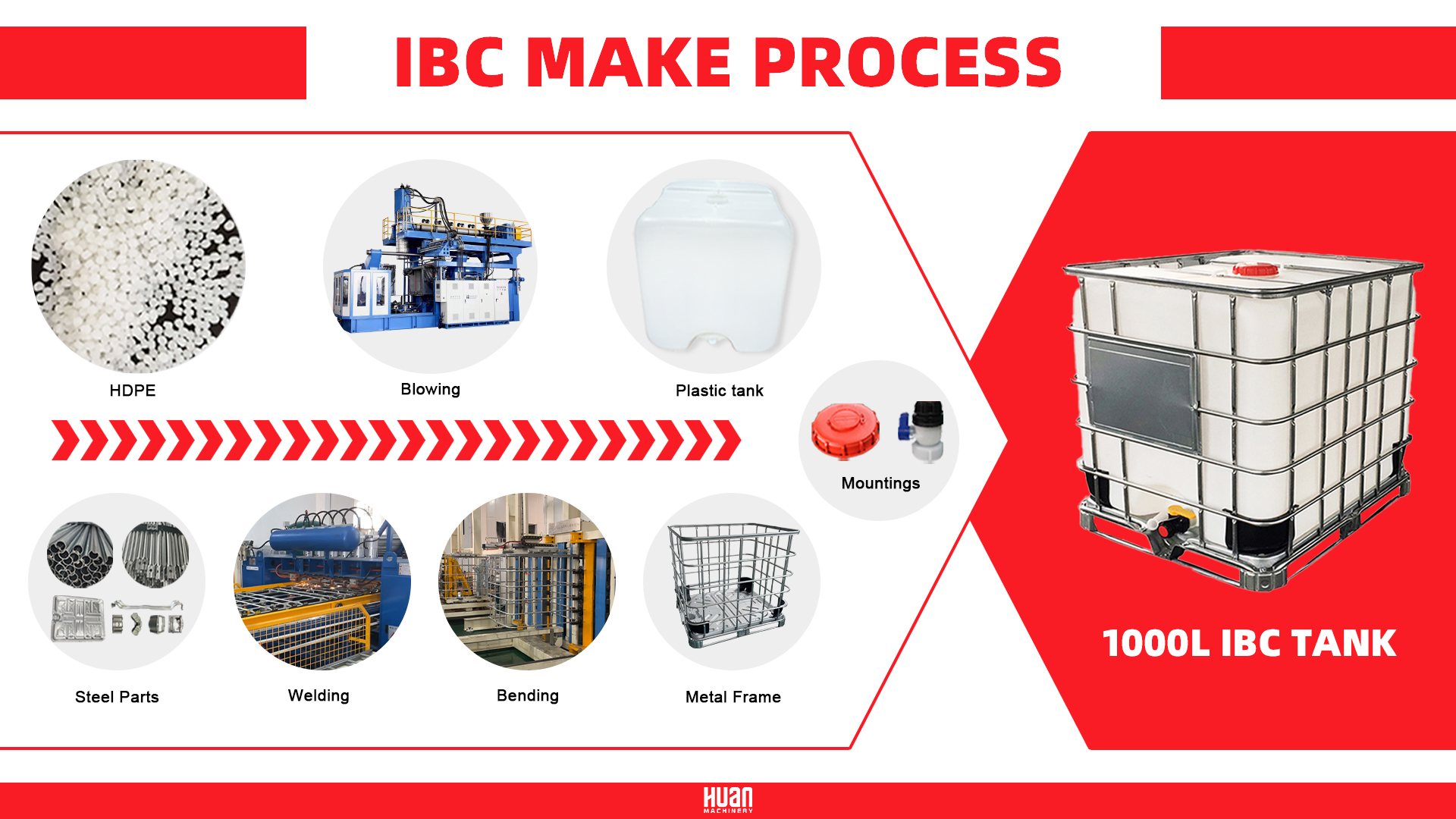

Комплексное решение для производства резервуаров IBC
Решение I
Решение II
Решение III
Применение резервуара IBC
Согласно анализу рынка применения тотализаторов ibc, хранение и транспортировка химической продукции в настоящее время занимают основной рынок, составляя около 80%.
Резервуар IBC также может использоваться для хранения нефтепродуктов, что составляет 15% этого месторождения.
Резервуар IBC можно использовать в пищевой сфере, но требования к продуктам выше, а текущий спрос на приложения меньше, составляя около 2%.
Цистерна IBC может содержать опасные грузы классов II и III.На современном рынке в основном представлены два типа резервуаров IBC: 820 л и 1000 л.Благодаря преимуществам коррозионной стойкости, устойчивости к ползучести, высокой эффективности использования пространства и удобства использования, тонны IBC являются основными контейнерами для упаковки жидкостей в мире и в основном используются для упаковки фармацевтических препаратов, химикатов, покрытий и других продуктов.
Преимущества МДС танки:
1. Стальной стержень, закрепленный специальными винтами, позволяет легко и быстро заменить внутренний контейнер.
2. Внутренний контейнер изготовлен выдувным формованием из полиэтилена высокой плотности, который устойчив к ультрафиолету, старению и легко чистится.
3. Внешняя рама образована сваркой горячеоцинкованных стальных труб, а нижний лоток закреплен нескользящими винтами (класс 8,8), которые являются прочными и прочными.
4. На доске для маркировки продукта за рамкой можно указать название компании, продукт и другие инструкции, которые необходимо отметить, чтобы клиенты могли полностью понять информацию о вашей компании.
5. Нижний лоток отлит из стальной пластины, которая представляет собой четырехходовую вилку.Повышает стабильность и облегчает транспортировку и штабелирование.
6. Шкала объема нанесена на внутренний резервуар, и пользователь может четко видеть уровень жидкости в контейнере, воспользовавшись прозрачностью контейнера.
7. Верхнее заправочное отверстие оснащено глухой крышкой или резьбовой крышкой дыхательного клапана DN150, а нижнее выпускное отверстие оснащено шаровым клапаном DN50 (импортная резина для уплотнения), который позволяет безопасно и быстро выгружать материалы.
В целом, причины, по которым танки IBC становятся все лучше и лучше на современном рынке, заключаются в следующем:
1. Хорошая устойчивость, устойчивость цистерны IBC довольно хорошая, поскольку его шасси поддерживается стальным поддоном, и именно из-за этого цистерна IBC имеет лучшую устойчивость.Поэтому, когда вы используете контейнер IBC для хранения вещей, вам не нужно беспокоиться о перемещении резервуара IBC.
2. Уровень повторного использования высок, а резервуар IBC можно использовать повторно много раз, поэтому коэффициент его использования довольно высок.Благодаря этому, если вы купите резервуар IBC, вы сможете использовать его много раз.
Как продлить срок службы бака IBC?
1. Обратите внимание на стандартные операции во время процесса наполнения и слива.
Тоннажные бочки из ПЭВП можно использовать для хранения большинства жидкостей, но перед наполнением все равно требуется испытание на химическую совместимость, чтобы убедиться, что наполнительный материал соответствует характеристикам тоннажной бочки.Температура жидкости при заливке не должна превышать 60°C.После завершения наполнения сохраняется определенное буферное пространство, и температура наполнителя падает до температуры окружающей среды перед закручиванием крышки.
При сливе откройте верхнюю крышку заправочного отверстия, чтобы предотвратить отрицательное давление в контейнере, отвинтите резьбовую крышку выпускного клапана, оторвите уплотнительную алюминиевую фольгу, снимите стопорный винт, поверните ключ клапана по часовой стрелке и начните слив.После завершения слива закройте клапан, затяните стопорный винт и прикрутите уплотнительную крышку выпускного клапана и крышку заправочного отверстия.
2. Избегайте столкновений во время транспортировки.
Внешние удары и столкновения могут легко привести к деформации или даже повреждению тоннажа.Поэтому тоннаж должен быть хорошо защищен во время транспортировки.Во время транспортировки дно следует приподнимать.При использовании вилочного погрузчика для погрузки и разгрузки убедитесь, что вилочный рычаг погрузчика совмещен с отверстием для вилки на тоннажном поддоне и выходит за пределы противоположной стороны.После нижней рамы приступайте к подъему.В процессе транспортировки обычно используется однослойная загрузка, а высота перегородки транспортного средства превышает или равна высоте тоннажа.Если требуется двухслойная погрузка, между тоннажами необходимо добавить буферы, связать и зафиксировать их во избежание смещения тоннажа во время транспортировки.
3. Обратите внимание на температуру хранения и избегайте воздействия солнечных лучей.
Пятна от воды и грязь повредят корпус бочки и повредят внутреннюю окалину.Высокая температура и воздействие солнца могут вызвать старение и деформацию ствола.Поэтому тоннажные бочки следует хранить в чистом, темном и прохладном месте, вдали от легковоспламеняющихся и взрывоопасных предметов, а температура окружающей среды должна поддерживаться в пределах от -18°C до 40°C.
4. Повторное использование требует соответствующей очистки.
Тонную бочку можно использовать повторно, но перед повторным использованием ее необходимо полностью очистить и проверить герметичность, чтобы убедиться в отсутствии грязи, коррозии и хорошей герметизации.

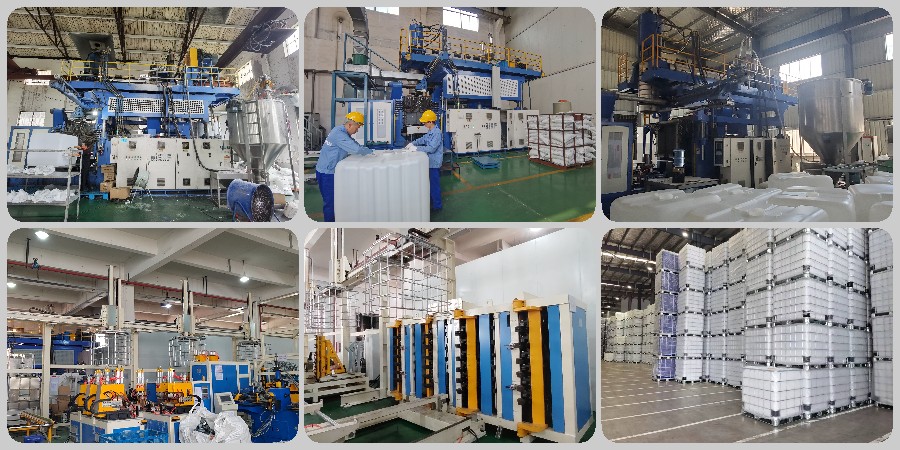

Корпус резервуара IBC
Корпус линии IBC.pdf
В заключение, производство резервуаров IBC требует специального оборудования и опыта.Понимание производственного процесса, вариантов материалов и мер контроля качества имеет решающее значение для успешного производства.Подводя итоги, можно сказать, что процесс производства резервуаров IBC включает в себя выдувные машины, экструзию и сварку.Наиболее часто используемыми материалами для резервуаров IBC являются полиэтилен высокой плотности и сталь, хотя доступны и другие варианты, такие как алюминий и композитные материалы.Меры контроля качества включают испытания на герметичность, ударопрочность и испытания на штабелируемость.
В целом, инвестиции в подходящее оборудование и сотрудничество с опытными производителями являются ключом к обеспечению эффективного и высококачественного производства резервуаров IBC.В [Название компании] мы специализируемся на производстве резервуаров IBC и предлагаем ряд вариантов для удовлетворения уникальных потребностей наших клиентов.Мы верим в использование новейших технологий и соблюдение самых высоких стандартов качества для достижения наилучших результатов.Если вы хотите узнать больше о наших услугах по производству резервуаров IBC или у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.С нетерпением ждем сотрудничества с вами!
